Profilzylinder richtig auswählen: Maße, Sicherheitsklassen und Einbau für Handwerk und Objektbau

Ein Profilzylinder ist ein genormtes zylindrisches Schließelement nach DIN 18252, das in Einsteckschlösser nach DIN 18251 eingebaut wird und über einen Schlüssel oder einen alternativen Schließmechanismus die Riegelfreigabe steuert. Der Begriff bezeichnet eine Produktfamilie, die in Bauform, Schließfunktion und Sicherheitsklasse stark variiert: vom einseitigen Halbzylinder für Schlüsselschalter bis zum Doppelzylinder mit Not- und Gefahrenfunktion für Objekte mit besonderen Zugangserfordernissen.

Für Handwerk und Objektbau ist die sachgerechte Auswahl in mehrfacher Hinsicht folgenreich: Ein falsch dimensionierter Zylinder lässt sich auf der Baustelle nicht, oder nur mit Aufwand bei Modularsystemen korrigieren, ein zu niedrig klassifizierter entspricht nicht den Anforderungen nach EN 1303 oder den Auflagen des Versicherungsvertrags. Dieser Praxisleitfaden behandelt alle relevanten Entscheidungsparameter von der Typunterscheidung und Normlandschaft über die präzise Maßerhebung bis zum Einbauablauf und richtet sich an Verarbeiter, die sicher disponieren und fehlerlos montieren.

Profilzylinder werden nach ihrer Schließfunktion und der Anordnung ihrer Betätigungselemente klassifiziert. DIN 18252 legt den genormten Profilquerschnitt (sog. DIN-Profil) fest und ergänzt dabei die europäische Norm DIN EN 1303: Während DIN EN 1303 Sicherheitsanforderungen und Prüfverfahren definiert, regelt DIN 18252 Profilquerschnitt und Maßtoleranzen. Gemeinsam sichern sie die herstellerübergreifende Austauschbarkeit: Ein Zylinder nach DIN 18252 von einem Hersteller muss in ein Einsteckschloss nach DIN 18251 eines anderen Herstellers passen. Abweichungen, etwa bei Sonderprofilen für kopiergeschützte Systeme, werden vom Hersteller ausdrücklich ausgewiesen.

Für die Praxis sind drei Grundtypen maßgeblich, die sich in Einsatzbereich und konstruktivem Aufbau klar unterscheiden.

Halbzylinder

Der Halbzylinder besitzt nur eine Schließseite und wird dort eingebaut, wo kein beidseitiger Schlüsselzugang, sondern ein Steuer- oder Auslösemechanismus gesichert werden soll. Typische Einsatzbereiche: Garagentorantriebe, Schlüsselschalter an elektrischen Anlagen, Technikraumverschlüsse ohne dauerhaften Innenzugang. Der Halbzylinder verfügt über keinen durchgehenden Schlüsselkanal und ist nicht mit einem Einsteckschloss kombinierbar, das beidseitige Schließfunktion erfordert.

Doppelzylinder

Der Doppelzylinder ist der Standardtyp für Haustüren und Objekttüren im Innen- und Außenbereich. Beide Seiten werden per Schlüssel betätigt. Das verhindert, dass ein Angreifer nach dem Einschlagen einer Scheibe oder Glasfüllung von innen die Tür aufschließen kann sofern innen kein Schlüssel steckt. Doppelzylinder mit Not- und Gefahrenfunktion (NGF) erlauben die Betätigung von einer Seite per Schlüssel, auch wenn auf der Gegenseite bereits ein Schlüssel steckt; ein gesteckter Schlüssel blockiert dann die Gegenseite nicht mehr. Die Zulässigkeit eines Doppelzylinders an Türen in Flucht- und Rettungswegen ist stets anhand der einschlägigen Normen (DIN EN 179, DIN EN 1125), des Brandschutzkonzepts und der Landesbauordnung zu prüfen. In bestimmten Fluchtwegsituationen kann ein Zylinder mit Freilauffunktion erforderlich sein - dies ist im Rahmen der Objektplanung abzuklären.

Knaufzylinder

Der Knaufzylinder kombiniert auf der Innenseite einen fest montierten Knauf mit der außenseitigen Schlüsselschließung. Geeignet für Bereiche, in denen innen dauerhaft kein Schlüssel verfügbar sein muss, aber ein schnelles manuelles Öffnen möglich sein soll, zum Beispiel in Einzel- oder Lagerbüros. Der Knauf ist nicht abziehbar, was versehentliche Fehlbedienung ausschließt.

Verschlusssicherheit nach EN 1303 - Orientierung für die Produktauswahl

Die DIN EN 1303 “Schlösser und Baubeschläge - Zylinder für Schlösser” bewertet Schließzylinder nicht mit einer einzigen pauschalen Sicherheitsklasse, sondern über einen achtstelligen Klassifizierungsschlüssel. Jede Stelle beschreibt eine eigenständige Eigenschaft des Zylinders:

Für die Produktauswahl im Handwerk sind vor allem die Stellen 7 (Verschlusssicherheit, sechs Stufen) und 8 (Angriffswiderstand, fünf Stufen) entscheidend. Die folgende Tabelle vereinfacht die Verschlusssicherheitsstufen als Orientierung; die konkrete Produktfreigabe muss immer anhand der vollständigen Herstellerangaben und der Produktkennzeichnung geprüft werden.

DIN 18252 - Grundnorm für den Profilquerschnitt

DIN 18252 legt Profilquerschnitt, Maßtoleranzen und Schließfunktionen für Profilzylinder verbindlich fest. Sie ist die Voraussetzung für herstellerübergreifende Austauschbarkeit innerhalb des deutschen Markts. Zylinder, die diesen Querschnitt verlassen, etwa bei patentierten Hochsicherheitsprofilen, müssen explizit als „ Sonderprofil" deklariert sein. In Schließanlagenumgebungen ist das verwendete Profil Teil der Systemdokumentation und darf nicht beliebig gewechselt werden.

VdS-Zertifizierung

VdS-Zertifizierungen (VdS Schadenverhütung, Köln) sind nicht 1:1 mit EN-1303-Klassen gleichzusetzen. Sie bilden ein eigenständiges Prüfsystem für sicherungstechnische Anforderungen; VdS-anerkannte Profilzylinder werden mit VdS-Logo, Anerkennungsnummer und Klassenangabe gekennzeichnet und verfügen über eigene Leistungsmerkmale im Sinne der Einbruchhemmung. Maßgeblich sind immer die konkrete VdS-Anerkennung des Produkts, die angegebene Klasse und die jeweilige Ausführung. Gängige Klassen ohne Ziehschutz sind A, B und B+; Varianten mit dem Zusatz "Z" kennzeichnen Ausführungen mit Ziehschutzanforderung (z. B. AZ, BZ, BZ+). Ob höhere Klassen wie C oder CZ in der Praxis verfügbar und gefordert sind, ist im Einzelfall anhand der konkreten VdS-Produktlisten und Ausschreibungsunterlagen zu prüfen.

Eine VdS-Zertifizierung wird relevant, wenn Versicherungsverträge, insbesondere gewerbliche Einbruchdiebstahlversicherungen oder Gebäudeversicherungen mit Sicherheitsauflage, ein zertifiziertes Schutzniveau als Bedingung nennen. Ist dies der Fall und werden nicht konforme Komponenten verbaut, entfällt im Schadensfall der Versicherungsschutz. Für Ausschreibungen, Versicherungsauflagen und gewerbliche Objekte sollte deshalb nicht nur „ VdS erforderlich" notiert werden, sondern die konkret geforderte Klasse einschließlich eventueller Zusatzanforderungen (z. B. Ziehschutz). Der Verarbeiter sollte die Versicherungslage des Auftraggebers vor der Angebotsabgabe klären und sich die Anforderungen schriftlich bestätigen lassen.

Not- und Gefahrenfunktion (NGF) - nicht mit Fluchtwegfunktion verwechseln

Die Not- und Gefahrenfunktion (NGF), auch als N+G bezeichnet, beschreibt bei Profilzylindern die Möglichkeit, den Zylinder von einer Seite mit einem Schlüssel zu betätigen, obwohl auf der Gegenseite bereits ein Schlüssel steckt und verdreht ist. Typischer Anwendungsfall: Auf der Innenseite steckt ein Schlüssel (steckend und verdreht); die Tür kann trotzdem von außen mit einem zweiten Schlüssel geöffnet werden. Ohne diese Funktion blockiert ein gesteckter und verdrehter Schlüssel auf der Gegenseite die Betätigung vollständig.

Wichtig: Die Not- und Gefahrenfunktion ist nicht gleichzusetzen mit einer normgerechten Fluchtweg- oder Panikfunktion. Bei Türen in Flucht- und Rettungswegen sind je nach Nutzung, Objektart und Brandschutzkonzept insbesondere geprüfte Notausgangs- oder Panikverschlüsse nach DIN EN 179 (Notausgangsverschlüsse) bzw. DIN EN 1125 (Panikschlösser) relevant. Dabei geht es nicht isoliert um den Profilzylinder, sondern um die geprüfte Verschluss- bzw. Beschlagseinheit aus Schloss, Beschlag, Betätigungselement und Türsituation.

Für die Praxis bedeutet das: Ein Profilzylinder mit NGF kann sinnvoll oder erforderlich sein, ersetzt aber keine Prüfung der Fluchtweg-, Brandschutz- und Ausschreibungsanforderungen. Bei Objektbauten sollten Zylinder, Schloss, Beschlag und Türfunktion deshalb immer gemeinsam geplant und freigegeben werden.

Schritt-für-Schritt-Messanleitung

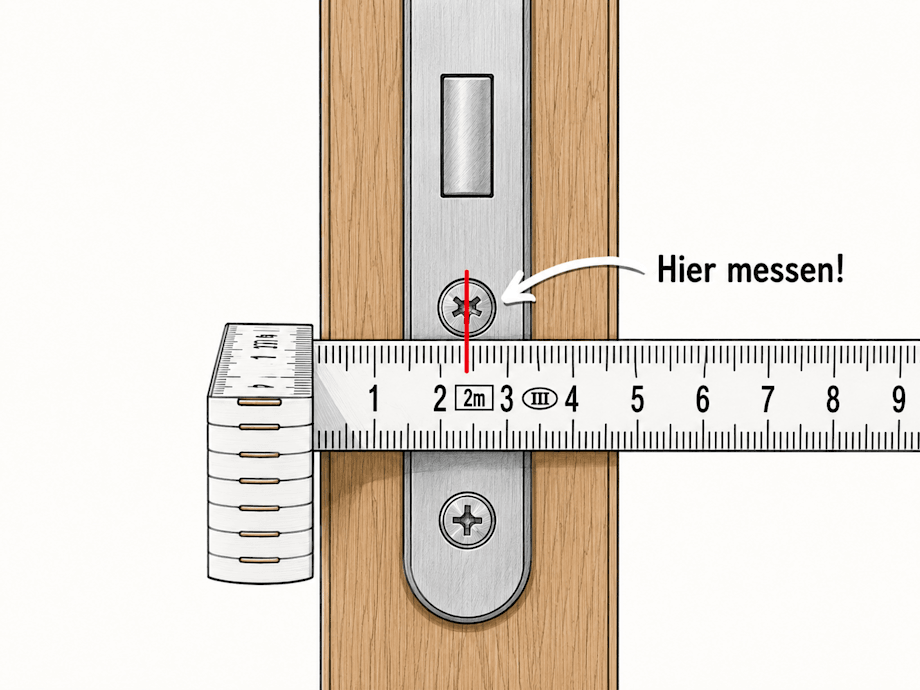

1. Stulpschraubenmitte als Nullpunkt identifizieren: Die Stulpschraube sitzt mittig in der Schmalseite (Stulp) des Einsteckschlosses. Ihre Mitte ist der einzig gültige Referenzpunkt für alle Maßangaben. Weder die Gehäuseaußenkante noch die Schlossfront dienen als Basis.
2. Außenmaß ermitteln: Messung von der Stulpschraubenmitte zur Außenkante des Zylinders (Richtung Türaußenseite), in Millimetern.
3. Innenmaß ermitteln: Messung von der Stulpschraubenmitte zur Innenkante des Zylinders (Richtung Türinnenseite), in Millimetern.

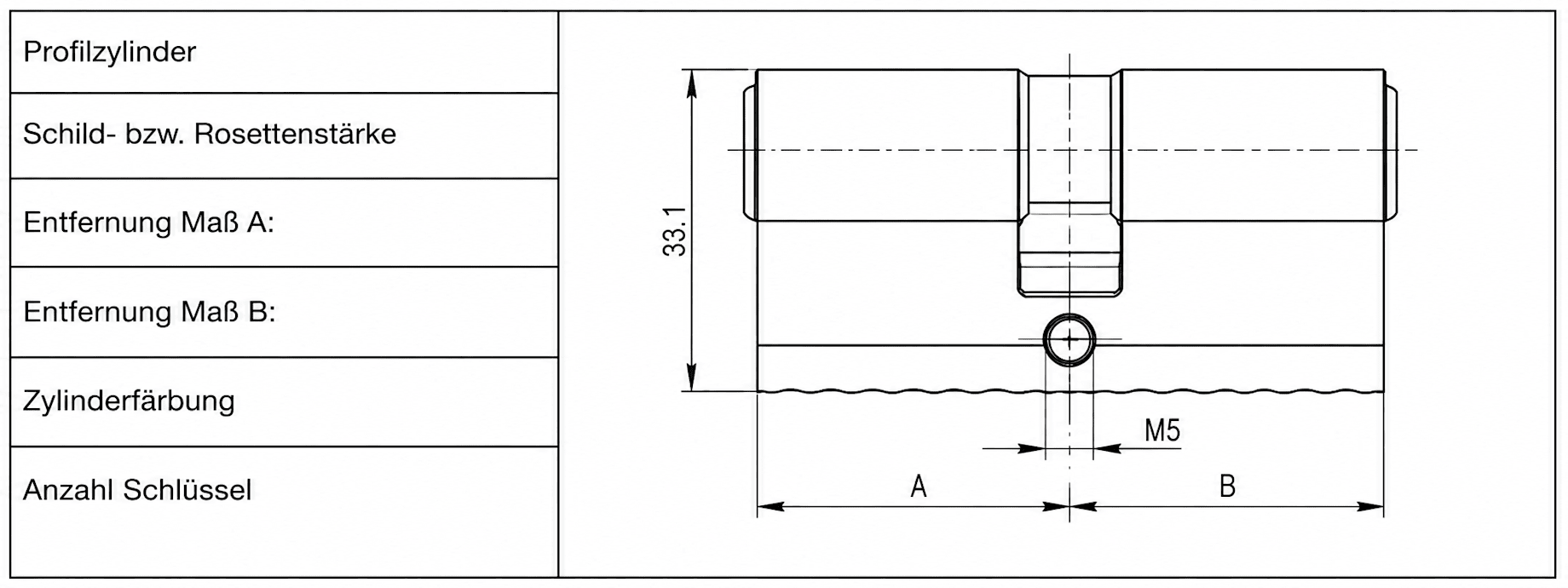

4. Schreibweise der Maße verstehen: Die Angabe erfolgt im Format „ Außenmaß/Innenmaß". Ein Zylinder mit der Bezeichnung „ 35/10" ist 35 mm außen und 10 mm innen lang, Gesamtlänge 45 mm. Symmetrische Ausführungen (z. B. „ 30/30") haben auf beiden Seiten identische Maße.
5. Einbautiefe des Schutzbeschlags einrechnen: Schutzrosetten und Schutzbeschläge verkürzen den effektiven Überstand des Zylinders über die Türfläche. Die Einbautiefe des Beschlags muss bei der Maßwahl berücksichtigt werden, damit der Schlüsselanschlag korrekt sitzt und der Schlüssel vollständig in den Zylinderkanal eingeführt werden kann.
6. Überstand auf das technische Minimum begrenzen: Der Überstand des Zylinders über den montierten Schutzbeschlag hinaus sollte nicht mehr als 3 mm betragen. Größere Überstände ermöglichen den Angriff mit Abziehwerkzeug ( → Sektion 7, Frage 5).
7. Gesamtmaß plausibilisieren: Türdicke abzüglich Beschlagseinbautiefe auf beiden Seiten ergibt die maximal mögliche Gesamtlänge des Zylinders. Diese Kontrollrechnung sollte vor jeder Bestellung vorliegen.

Die folgende Anwendungsmatrix kombiniert typische Einbausituationen mit dem empfohlenen Zylindertyp und einer Orientierung zur EN 1303-Verschlusssicherheitsstufe. Die Angaben basieren auf gängiger Praxis und Herstellerempfehlungen, nicht auf einer verbindlichen Norm; für konkrete Objekte sind immer Versicherungsauflagen, Brandschutzkonzept und behördliche Anforderungen maßgeblich.

Was ist Gleichschließung?

Bei der Gleichschließung öffnet ein einheitlicher Schlüssel mehrere baugleich schließende Zylinder; alle Schlüssel im System sind identisch, es gibt keine hierarchischen Zugriffsebenen. Sinnvoll für Anwendungen mit homogenem Nutzerkreis, bei dem alle Personen Zugang zu denselben Bereichen haben und keine Differenzierung erforderlich ist. Das strukturelle Limit der Gleichschließung: Ein verlorener Schlüssel kompromittiert alle Türen im System gleichzeitig, und ein Wechsel erfordert den Austausch aller Zylinder.

Was ist eine Schließanlage?

Eine Schließanlage organisiert Zylinder und Schlüssel hierarchisch. Die typische dreistufige Struktur:

• Generalhauptschlüssel (GHS): Öffnet alle Türen des Systems
• Gruppenschlüssel (GS): Öffnet alle Türen eines definierten Bereichs (z. B. Etage, Abteilung)
• Einzelschlüssel (ES): Öffnet nur die explizit zugewiesenen Türen

Schließanlagen ermöglichen differenzierte Zutrittsrechte, sind durch zusätzliche Sperrebenen erweiterbar und erlauben im Verlustfall das gezielte Sperren einzelner Schlüssel ohne Systemwechsel, vorausgesetzt, das System wurde von Anfang an entsprechend geplant.

Ab wann lohnt eine Schließanlage?

Als Faustformel gilt: Ab fünf bis sechs Türen mit mindestens zwei unterschiedlichen Nutzergruppen rechnet sich eine Schließanlage in der Regel gegenüber einer Gleichschließung, weil der Schlüsselverwaltungsaufwand bei letzterer mit der Nutzerzahl überproportional steigt.

Erweiterbarkeit von Anfang an planen

Der Verarbeiter sollte beim Auftraggeber auf die Vorlage eines aktuellen Schließplans hinwirken, bevor Zylinder bestellt oder getauscht werden. Ob und wie eine Erweiterung technisch möglich ist, entscheidet letztlich der Systemhersteller nach Prüfung des Bestandssystems.

Kopierschutz und Sicherungskarte

Bei Systemen mit Kopierschutz ist das Schlüsselprofil patentrechtlich geschützt, nicht der Zylinder selbst. Die dazugehörigen Schlüssel können ausschließlich mit gültiger Sicherungskarte beim autorisierten Händler nachgefertigt werden. Die Sicherungskarte weist aus, wer Schlüssel nachbestellen darf. Fehlt sie, etwa bei Übernahme eines Objekts, ist eine Nachbestellung ohne vollständigen Zylindertausch in der Regel nicht mehr möglich.

Der folgende Ablauf beschreibt den Austausch eines Profilzylinders in einem Standard Einsteckschloss nach DIN 18251. Voraussetzung: Der Ersatzzylinder weist identische Außen- und Innenmaße auf, entspricht dem geforderten Sicherheitsniveau und ist, sofern er zu einer Schließanlage gehört, systemkonform.

1. Vorhandenen Zylinder aufmessen und Ersatz bestimmen: Außen- und Innenmaß ab Stulpschraubenmitte dokumentieren. Zylindertyp (Halb-, Doppel-, Knaufzylinder), NGF Ausstattung, Sicherheitsklasse und Schließanlagenzugehörigkeit vor der Bestellung schriftlich festhalten. Kein Ersatzzylinder ohne vollständige Maßerhebung am Originalbauteil.
2. Tür öffnen und Stulpschraube lösen: Die Stulpschraube sitzt mittig in der Schmalseite (Stulp) des Schlosses und sichert den Zylinder axial im Schlossgehäuse. Schraube vollständig herausdrehen und am sicheren Ort verwahren.
3. Schlüssel leicht drehen, bis Schließnase freisteht - Zylinder herausziehen: Die Schließnase des Zylinders muss in Freistellung stehen, damit der Zylinder axial herausgezogen werden kann. Dazu den Schlüssel um ca. 10-15° drehen, bis die Schließnase den freien Durchgang durch die Schlossnut ermöglicht. Zylinder dann gerade und ohne seitliches Verkanten herausziehen.
4. Neuen Zylinder einsetzen: Schließnase des neuen Zylinders in Freistellung bringen (analog zu Schritt 3), Zylinder gerade in die Aufnahme einführen. Auf korrekte Ausrichtung der Schließnase zur Schlossnut achten; eine falsche Stellung blockiert die Montage mechanisch.
5. Stulpschraube anziehen: Schraube eindrehen und nach Herstellerangabe anziehen. Nicht überdrehen: Schlossgehäuse sind je nach Produktsegment aus Messing, einfachere Ausführungen aus Zamak/Z-Guss gefertigt und reagieren teilweise empfindlich auf übermäßiges Anzugsdrehmoment mit Rissbildung im Gewinde.
6. Funktion prüfen - Schlüssel drehen, Riegel testen, NGF verifizieren: Schlüssel vollständig drehen, Riegel mehrfach aus- und einfahren lassen. Bei NGF-Ausführung: Schlüssel auf einer Seite einstecken und leicht verdrehen (Schlüssel muss steckend und verdreht sein), dann mit einem zweiten Schlüssel von der Gegenseite betätigen. Der Zylinder muss trotz gestecktem Schlüssel auf der Gegenseite schließen. Ist das nicht der Fall, liegt ein Bauteilfehler oder Einbaufehler vor.
7. Schutzbeschlag montieren und Gesamtfunktion kontrollieren: Beschlag einbauen, Zylinder darf im eingebauten Zustand nicht klemmen oder kippen. Schlüssel auf Leichtgängigkeit prüfen; erhöhter Widerstand oder Blockierung nach Beschlagmontage deutet auf einen Fluchtungsfehler oder ein Maßproblem hin.
